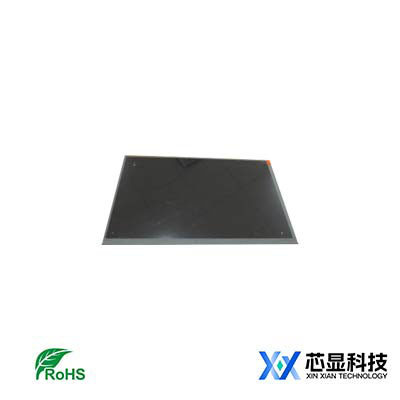

天马6.5寸户外液晶屏P0650VGF1MA01-6.5寸RGB接口宽温高亮屏
尺寸（size）： 6.5 inch
分辨率（Number of Pixels）： 640*480
视角（Viewing direction）: 85/85/85/85 (Typ.)(CR≥10)
工作温度 (operation temperature)： -30 ~ 80 °C
产品简介：天马6.5寸户外液晶屏P0650VGF1MA01，工业级RGB直驱模组，1200nit亮度可实现阳光直射条件下可视，原生RGB 24bit色深精准匹配医疗影像标准，-30℃极寒快速响应/80℃持续耐温，640×480分辨率完美适配工业HMI界面逻辑，专为CT影像控制台、精密光谱仪、半导体检测设备等严苛场景定制。
按需求定做
原厂质保
品牌认证
全球配送
一．天马6.5寸户外液晶屏P0650VGF1MA01基础信息
|
项目 |
规格 |
|
制造商/型号 |
天马 P0650VGF1MA01（TM065QDGP01-00） |
|
面板类型 |
工业户外高亮a-Si TFT-LCD |
|
屏幕尺寸 |
6.5英寸（VGA 640×480，122PPI） |
|
工作温度 |
-30 ~ 80°C |
|
存储温度 |
-40 ~ 90°C |
|
防护等级 |
RoHS Compliance |
二．天马6.5寸户外液晶屏P0650VGF1MA01物理结构
|
项目 |
规格 |
|
显示区域 |
132.48×99.36 mm（H×V） |
|
可视区域 |
135.5×102.4 mm（H×V） |
|
外观尺寸 |
154×121 mm（H×V） |
|
厚度 |
7.1/11 mm（Typ./Max.） |
|
重量 |
TBD（外观压铸铝材质） |
|
表面处理 |
雾面（抗炫光） |
|
像素排列 |
RGB垂直条状 |
|
安装方式 |
侧面/正面安装孔 |
三．天马6.5寸户外液晶屏P0650VGF1MA01光学性能
|
项目 |
规格 |
|
亮度 |
1200 cd/m²（Typ.，户外阳光可视） |
|
对比度 |
800:1（透射模式） |
|
色彩深度 |
16.7M（8-bit） |
|
色域覆盖 |
sRGB 98%｜NTSC 72%｜Adobe RGB 75% |
|
色温 |
6655K（冷白光） |
|
白点坐标 |
Wx:0.309｜Wy:0.334 |
|
响应时间 |
30ms（Typ.，Tr+Td） |
|
视角性能 |
全视角｜85°四向（CR≥10） |
四．天马6.5寸户外液晶屏P0650VGF1MA01电子与驱动
|
项目 |
规格 |
|
信号接口 |
Parallel RGB 8-bit单通道 |
|
接口连接器 |
I-PEX 20593-040E-01（40pin，0.5mm间距） |
|
刷新率 |
60Hz（支持180°画面翻转扫描） |
|
时序控制器 |
嵌入式T-CON（内置驱动芯片） |
|
输入电压/电流 |
3.3V｜120mA（Typ.） |
|
功耗 |
396mW（Typ.） |
五．天马6.5寸户外液晶屏P0650VGF1MA01背光系统
|
项目 |
规格 |
|
光源类型 |
WLED侧入式（6S2P，2串） |
|
背光寿命 |
100,000小时（Typ.） |
|
输入电压 |
16.2~19.8V（Min./Typ./Max.） |
|
输入电流 |
100mA（Typ.） |
|
背光功耗 |
3.6±0.36W（所有灯管总耗能） |
|
连接器 |
日压端子 SM06B-SHLS-TF（6pin 1.0mm间距） |
|
接口定义 |
BLE-6PINS-NNCAAC |
产品备注：网站上所列产品的图片、参数等仅供客户参考，具体以产品规格书为准，
如需要此款产品规格书和其他规格需求请联系我司业务部，我们将竭诚为您服务。
我司可以按客户的要求定制开模（包括更改背光，FPC，触摸屏等），并支持小量订单、长期供货。
